ABB直流调速器维修服务

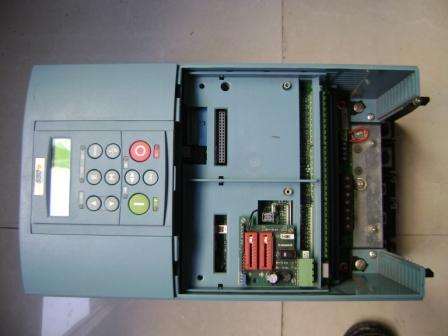

整机电路（三相全控桥、励磁输出电路）由三块线路板构成，分别为CPU主板，电源/驱动板、励磁触发板。电源/驱动板与励磁触发板的故障率*，
1、直流调速器电源/驱动板电路原理分析
直流调速器电源/驱动板包括电枢主电路、励磁输出电路、开关电源电路、末级触发电路等组成。
1.1、直流调速器电枢主电路、励磁主电路
1.2、电枢主电路为三相全控桥的典型结构，由三只双单向晶闸管模块组成，在电源输入侧与整流正、负输出端之间，并联了R、C串联尖波电压吸收网络，以消除由电网进入的有害电压毛刺。用TA1、TA2两只电流互感器采集三相电流信号，送后级CPU主板，以形成电流环闭环控制和取出过流保护信号。在整流输出电压正端串接FLT分流器，供外接电流表，显示运行工作电流。晶闸管模块散热风机的供电由X99端子引入AC220V电源。直流调速器的励磁主电路与其它直流调速器的有所不同，采用了斩波电路，将三相整流所得的六脉波电压，经IGBT斩波，后级L、C电路滤波，形成较为平滑和稳定（质量较高）的直流可调电压，也因为采用斩波电路，电路的调压范围变宽，无须对输入电源电压（AC220和AC380V）进行切换输入，而是直接输入三相380V电源。IGBT控制信号为调宽脉冲，根据参数设置要求，可设置*输出直流电压值。励磁主电路采用模块式封装，内含三相桥式整流电路、IBGT开关管等功率器件，M、E引出端子可串接电抗器或予以短接。IGBT所需的脉宽调整信号由励磁触发板提供。IGBT输出的PWM电压，经1800uF电容和L1滤波，供直流电机的励磁绕组，在励磁电源上还并接了一个模块式励磁过压保护组件，将励磁电路化简。
1.3、直流调速器开关电源电路由X98端子进入的AC220V电源，经两只限流电阻引入桥式整流电路，又经CLC电路滤波后，作为开关电源的直流供电电源。开关电源电路一般包括以下几个回路：1）振荡回路。由10只10k串联电阻、470Ω电阻、稳压管构成电源起动电路，14脚、7脚内外电路构成振荡电路，UC3844内部相关电路、开关管V741、开关变压器的一次绕组、自供电绕组等构成整个振荡回路，V741受控导通后，自供电绕组产生感应电压，经整流滤波后作为UC3844的工作供电电源。振荡回路，是电路上电后形成振荡、开始工作的主要环节.
2、稳压回路。电路起振工作后，稳压电路随之发生作用，精确控制10脚输出的PWM脉冲信号的占空比，使脉冲变压器的储能发生变化，维持二次绕组输出的电压值保持稳定。对输出电压自动实施稳压控制的电路环节称为稳压回路，一般由电压反馈电路、基准电压与光耦电路形成的外部误差放大器、UC3844内部误差放大器、PWM控制电路等构成，本电路是由N76及外围电路将电压反馈信号进行处理，控制光耦合器D73输入电流的大小，使D73输出侧光敏三极管的导通内阻发生变化，进而控制UC3844的反馈信号输入脚3脚的电压变化，使内部PWM脉冲处理电路，改变10脚输出脉冲的占空比，达到稳压输出电压的目的。稳压回路也是保证电路正常工作的一个重要环节，影响到输出电压的高低和稳定。自供电绕组，除提供振荡芯片的工作电源外，也将自供电绕组的感应电压经整流取出，送入UC3844的3脚，形成电压负反馈信号。负反馈电压信号实质上是上述光耦合器返回信号与自供电绕组的感应电压信号两者的合成，共同对二次绕组的输出电压（包括振荡芯片供电电源）起到稳压控制的作用。
