几种常用高压变频器技术的对比分析
几种常用高压变频器技术的对比分析
1.功率器件串联二电平电流型高压变频器
美国洛克韦尔公司的中压变频器Bulletin1557系列，其电路结构为交直交电流源型，采用功率器件GTO串联的两电平逆变器。其控制方式采用无速度传感器直接矢量控制，电机转矩可快速变化而不影响磁通，综合了脉宽调制和电流源结构的优点，其运行效果近似直流传动装置。该公司可提供几种方案以满足谐波抑制的要求，如标准的12脉冲和18脉冲及PWM整流器，标准的谐波滤波器及功率因数补偿器，以使其谐波符合IEEE5191992标准的规定。图1所示为18脉冲整流器的Bulletin1557变频器的主电路拓扑结构图。
AB公司于近期推出新一代的中压变频器PowerFlex7000系列，用新型功率器件——对称门极换流晶闸管（SGCT）代替原先的GTO，使驱动和吸收电路简化，系统效率提高，6kV系统每个桥臂采用三只耐压为6500V的SGCT串联。
电流源变频器的优点是易于控制电流，便于实现能量回馈和四象限运行；缺点是变频器的性能与电机的参数有关，不易实现多电机联动，通用性差，电流的谐波成分大，污染和损耗较大，且共模电压高，对电机的绝缘有影响。
AB公司的变频器采用功率器件串联的二电平逆变方案，结构简单，使用的功率器件少，但器件串联带来均压问题，且二电平输出的dv/dt会对电机的绝缘造成危害，要求提高电机的绝缘等级；且谐波成分大，需要专门设计输出滤波器，才能供电机使用，即使如此其总谐波畸变THD也仅能达到4％左右。
输入端采用可控器件实现PWM整流，便于实现能量回馈和四象限运行，但同时使网侧谐波增大，需加进线电抗器滤波才能满足电网的要求，这也增加了体积和成本。
因为是直接高压变频，电网电压和电机电压相同，容易实现旁路控制功能，以便在装置出现故障时将电机投入电网运行。

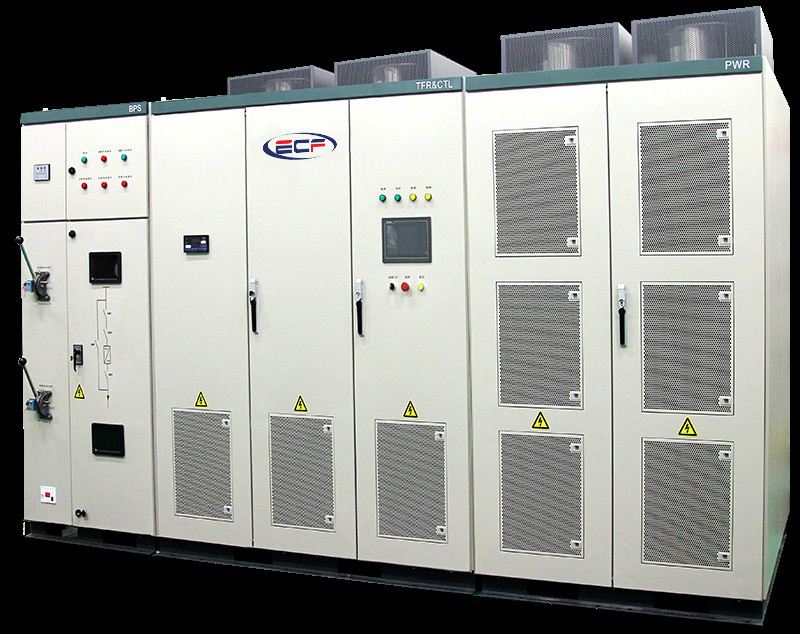

2.单元串联多重化电压源型变频器
美国罗宾康公司利用单元串联多重化技术，生产出功率为315kW～10MW的完美无谐波(PERFECTHARMONY)高压变频器，无须输出变压器实现了直接3.3kV或6kV高压输出；在高压变频器中采用了*的IGBT功率开关器件，达到了完美无谐波的输出波形，无须外加滤波器即可满足各国供电部门对谐波的严格要求；输入功率因数可达0.95以上，THD<1％，总体效率（包括输入隔离变压器在内）高达97％。达到这么高指标的原因是采用了三项新的
高压变频技术：一是在输出逆变部分采用了具有独立电源的单相桥式SPWM逆变器的直接串联叠加；二是在输入整流部分采用了多相多重叠加整流技术；三是在结构上采用了功率单元模块化技术。
所谓多重化技术就是每相由几个压PWM功率单元串联组成，各功率单元由一个多绕组的隔离变压器供电，用高速微处理器实现控制和以光导纤维隔离驱动。多重化技术从根本上解决了一般6脉冲和12脉冲变频器所产生的谐波问题，可实现完美无谐波变频。图2为6kV变频器的主电路拓扑图，每组由5个额定电压为690V的功率单元串联，因此相电压为690V×5=3450V，所对应的线电压为6000V。每个功率单元由输入隔离变压器的15个二次绕组分别供电，15个二次绕组分成5组，每组之间存在一个12°的相位差。图3中以中间△接法为参考(0°)，上下方各有两套分别超前（＋12°、＋24°）和滞后（－12°、－24°）的4组绕组。所需相差角度可通过变压器的不同联接组别来实现。
图3中的每个功率单元都是由压绝缘栅双极型晶体管（IGBT）构成的三相输入，单相输出的压PWM电压型逆变器。功率单元电路见图4。每个功率单元输出电压为1、0、－1三种状态电平，每相5个单元叠加，就可产生11种不同的电平等级，分别为±5、±4、±3、±2、±1和0。图5为一相合成的正波输出电压波形。用这种多重化技术构成的高压变频器，也称为单元串联多电平PWM电压型变频器，采用功率单元串联，而不是用传统的器件串联来实现高压输出，所以不存在器件均压的问题。每个功率单元承受全部的输出电流，但仅承受1/5的输出相电压和1/15的输出功率。变频器由于采用多重化PWM技术，由5对依次相移12°的三角载波对基波电压进行调制。对A相基波调制所得的5个信号，分别控制A1～A5五个功率单元，经叠加可得图5所示的具有11级阶梯电平的相电压波形，线电压波型具有21阶梯电平，它相当于30脉波变频，理论上19次以下的谐波都可以抵消，总的电压和电流失真率可分别于1.2％和0.8％，堪称完美无谐波变频器。它的输入功率因数可达0.95以上，不必设置输入滤波器和功率因数补偿装置。变频器同一相的功率单元输出相同的基波电压，串联各单元之间的载波错开一定的相位，每个功率单元的IGBT开关频率若为600Hz，则当5个功率单元串联时，等效的输出相电压开关频率为6kHz。功率单元采用的开关频率可以降开关损耗，而高的等效输出开关频率和多电平可以大大改善输出波形。波形的改善除减小输出谐波外，还可以降噪声、dv/dt值和电机的转矩脉动。所以这种变频器对电机无特殊要求，可用于普遍笼型电机，且不必降额使用，对输出电缆长度也无特殊限制。由于功率单元有足够的滤波电容，变频器可承受－30％电源电压下降和5个周期的电源丧失。这种主电路拓扑结构虽然使器件数量增加，但由于IGBT驱动功率很，且不必采用均压电路、吸收电路和输出滤波器，可使变频器的效率高达96％以上。
